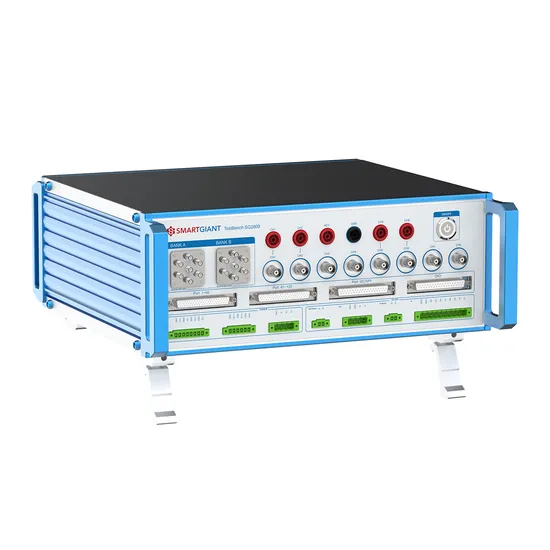

Встраиваемый модульный контроллер на базе ПЛИС

• Обзор
• Описание продукции
• Подробная информация о продукте
• Представление компании
• Почему выбирают нас?
• Упаковка и доставка
• Часто задаваемые вопросы

Обзор

Основная информация.

Модель №	Модульная инструментальная платформа
Информационное содержание	Данные
Состояние	Новый
Контроллеры	Нексус, Sg2625
Номер модели	Встроенный модульный прибор
Продажа единиц	Один предмет
Описание	Встроенный модульный прибор
Общий вес	2.000 кг
Приложение2	Аудиоанализатор, Электронная нагрузка
Размер	1/6~1/40
Ключевое слово2	Модульные инструменты
Функция	Сбор данных
Название продукта	Встроенные модульные приборы Nysa
Функции	Высокая производительность теста (Upph)
Ключевое слово	Контроллер на базе ПЛИС
Приложение	Осциллограф, источник сигнала
Торговая марка	умный гигант
Источник	Гуандун, Китай
Производственная мощность	100000 шт. в месяц

Описание продукта

Описание продукции

NYSA Modular Instrument Platform Запущенная Nysa Modular Instrument Platform включает в себя три формы: Embedded Instrument Module, Plug-in Instrument Complete Machine и Standalone Instrument. Embedded Instrument Module состоит из контроллера FPGA, модуля прибора и объединительной платы, которые могут быть хорошо интегрированы в устройство. Весь Plug-in Instrument может быть использован для быстрого прототипирования оборудования, а также в качестве многофункционального прибора. Standalone Instrument небольшой и компактный и может использоваться как однофункциональный прибор. С Nysa различные функции, такие как контроллер FPGA, мультиметр, осциллограф, генератор сигналов, регистратор данных и аудиоанализатор, могут быть легко интегрированы. В то же время такие функции, как загрузка прошивки, расширение шины, управление и синхронизация, могут быть реализованы с помощью FPGA. Smartgiant может предоставлять индивидуальные услуги, ориентированные на модули, печатные платы и комплексные тестеры, которые основаны на аппаратном обеспечении, логике, прошивке и программном обеспечении, и стремится предоставлять клиентам более эффективные решения.

Подробная информация о продукте

Технические характеристики контроллеров (цена зависит от конфигурации)

Контроллеры	Модели и параметры ПЛИС	Базовая спецификация
SG2625-MU01PC-Zynq 7020	Xilinx Zynq 7020, двухъядерный ARM Cortex-A9, логическая ячейка Atrix-7 85K:	1 ГБ DDR3, 4 ГБ eMMC, 16 МБ Quad SPI Flash, 1 Гбит Ethernet, USB 2.0, UART:
SG2625-MU02PC-Zynq 7010	Xilinx Zynq 7010, двухъядерный ARM Cortex-A9, Atrix-7, 25K-Logic_Cell;	1 ГБ DDR3, 4 ГБ eMMC, 16 МБ Quad SPI Flash, 1 Гбит Ethernet, USB 2.0, UART:
SG2625-MU03PC-Zynq 7007	Xilinx Zynq 7007, одноядерный ARM Cortex-A9, Atrix-7, 23K-Logic_Cell;	512 МБ DDR3, 4 ГБ eMMC, 16 МБ Quad SPI Flash, 1 Гбит Ethernet, USB 2.0, UART:
Nexus Pro-2EG	Xilinx Zynq UltraScale+ZU2EG, четырехъядерный ARM, 103K-Logic_Cell,	2 ГБ DDR4, 16 ГБ eMMC, 1 Гбит Ethernet, USB 3.0 Type-C, UART:
Nexus Pro-4EG	Xilinx Zynq UltraScale+ZU4EG, четырехъядерный ARM, 192K-Logic_Cell, 16-канальный Serdes;	2 ГБ DDR4, 16 ГБ eMMC, 1 Гбит Ethernet, USB 3.0 Type-C, UART:
Nexus Pro-7EG	Xilinx Zynq UltraScale+ZU7EG, четырехъядерный ARM, 504K-Logic_Cell;	2 ГБ DDR4, 16 ГБ eMMC, 1 Гбит Ethernet, USB 3.0 Type-C, UART;

Спецификация приборного модуля (цена зависит от конфигурации)

Тип	Модуль	Базовая спецификация	Встроенный	Плагин	Автономный
ДММ	SG2700-AD01PC-C	Точность 6½ бит, разрешение 24 бит, 5 выборок/с ~ 250 квыб/с, DCV, DCI	√	√
	SG2700-AD03PC-D	Точность 6 ½ бит, разрешение 24 бит, 5 сэмплов/с ~ 250 кСэмплов/с, DCV, DCI, ACV, диод, сопротивление линии 2/4	√	√	√
	SG2700-AD05PC-D	Разрешение 24 бит, 2-проводная емкость, точность 2%	√	√	√
	SG2700-AD07PC-C	Точность 6½ бит, разрешение 24 бит, 5 выборок/с ~ 250 квыб/с, DCV, DCI	√	√
Объем	SG2625-AD01PC-B	12-битный АЦП, 40 Мвыб/с, полоса пропускания 20 МГц, 1-канальный дифференциальный вход	√	√
	SG2625-AD05PC-D	12-бит, 125 MSPS, полоса пропускания 30 МГц, несимметричный, 2-канальный	√
Источник сигнала	SG2625-DA01PC-G	16-битный ЦАП, 50 Мвыб/с, полоса пропускания 4 МГц, 1-канальный выход	√	√
	SG2625-DA02PC-D	12 бит, 125 MSPS, полоса пропускания 10 МГц, 1 канал	√
Регистратор данных	SG2625-AD02PC-F	24-битный АЦП, 125 квыб/с, DCI, 1-канальный токовый вход	√	√
	SG2625-AD06PC-D	24-битный АЦП, 250 квыб/с, DCV, 2-канальный вход напряжения	√	√
Аудиоанализатор	SG2700-AU01PC-D	24-битный АЦП, 192 квыб/с, 1-канальный несимметричный вход @THD-106 дБ/THD+N-82 дБ @THD-104 дБ/THD+N-102 дБ	√	√	√
	SG2700-AU02PC-B	24-битный АЦП, 192 квыб/с, 1-канальный дифференциальный вход @THD-106 дБ/THD+N -83 дБ @THD-106 дБ/THD+N-102 дБ	√	√	√
	SG2700-AU05PC-B	24-битный АЦП, 2-канальный дифференциальный вход @THD-102dB/THD+N-82dB @THD-100 дБ/THD+N-97 дБ	√	√
